USB／DVI ワイヤレスドック EZR601WD
製品の特長 ｜製品の機能 ｜製品仕様･パッケージ内容 ｜カタログ･取扱説明書 ｜シリーズ製品 ｜対応解像度 ｜注意事項
製品の特長
「EZR601WD」は、イスラエルに本社を置くウィザー社のUWB機器です。 |
|
本製品は、UWB（Ultra Wide Band：ウルトラワイドバンド）方式によってPCの映像や音声等の各種信号を一括してワイヤレス化し、リモートでモニターやスピーカー、キーボード・マウスとの接続を可能にする機器です。 例えばノートPCをデスクトップ仕様に拡張するためにモニター・キーボード等を接続する際、ノートPC側はUSBに「PCアダプター」を差し込むだけで済むので、かさばるケーブル類の取扱いや着脱の手間を省けます。また、使用中においてもモバイルノートPCとしての利便性を損なうことなくマルチディスプレイ接続やスピーカー接続等の拡張機能が活用できることも、ワイヤレスの利点です。 PC作業環境のカスタマイズに限らず、オフィスでのプレゼンや店舗でのプロモーション等の可能性を広げる用途にご利用ください。 ※本製品は地デジ・Blu-ray等のHDCPコンテンツの再生には対応しておりません。 ※USBポートはアイソクロナス転送に対応していないため、WebカメラやLANアダプター等の入力はできません。 ※複数セットを使用する場合は、各々の通信エリアから離して設置して下さい。 通信エリア内に追加設置をすると、各エリア内にて電波干渉が起こり、 どちらも使用が出来なくなります。 |
   |
■2010年6月28日のプレスリリースはこちら（外部リンク：EZAIR製品サイト）
製品の構成

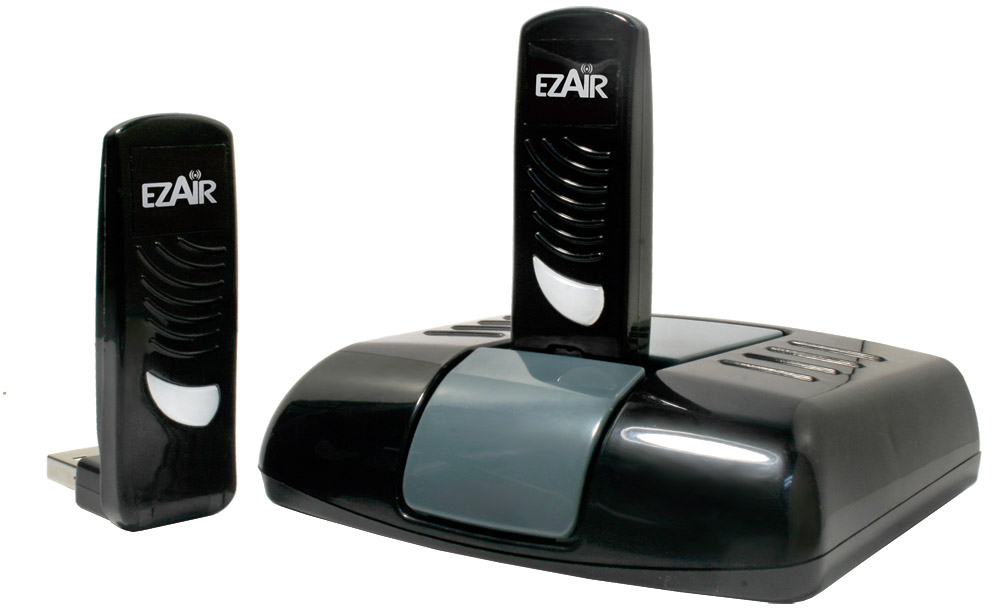

| 本キットは、PCにUSB接続する「PCアダプター」、各機器に接続する「ドッキングアダプター（ドッキングベース＋デバイスアダプター）」によって構成されています。設置や取扱いが簡単で、「配線等を簡素化したい」「ノートPCの作業効率を上げたい」といったPC環境のカスタマイズを検討されている方におすすめの製品です。 |  |
UWB(Ultra Wide Band)方式による高速通信
| UWBの特長には、高速通信(理論値で最高480Mbps)・低消費電力・その他無線機器との混信がない、などが挙げられます。そのため高解像度のディスプレイ拡張に加え周辺機器のワイヤレス化を、USBポート経由で一括して行なうことが可能です。有効範囲は見通し環境で最大10ｍ(理論値)となります。 また、通信には128ビットAES暗号化を実装することで、セキュリティ面でも安心してお使いいただけます。 |
USB接続、DVI接続に対応
| リモート側のドッキングベースには、キーボードとマウスをそれぞれ接続するためのUSBポートが２系統、モニタ接続用のDVI端子（付属の変換コネクタを使用してのVGA接続も可）、スピーカー機器に接続する音声出力端子（3.5mmステレオジャック）が装備されています。 |  |
最大解像度は1920×1080ピクセル
| モニタ接続時の解像度は最大1920×1080ピクセルです。画面の小さいノートPCでの作業にストレスを感じていた方や、マルチディスプレイとして鮮明な大画面環境での作業を行いたい方のニーズに沿った解像度設定がご利用いただけます。 | |
|
※フルスクリーンビデオ再生時の設定は1280×720を推奨しています。 ※モニターによっては1920×1080での解像度表示に対応していない場合があります。対応についてはお手持ちのモニターの仕様等をご確認ください。 ※本製品の対応解像度の一覧はこちら |
 |
製品の機能
本製品には２種類の映像送信モードがあり、目的に応じて使い分けることができます。
ミラーモード：PCのデスクトップを外部ディスプレイ画面に表示
 |
ミラーモードでは、メインの PC／ノートPC画面の表示と同じ内容を表示します。 通常ミラーモードは、PC画面の表示を大型・高解像度のディスプレイに表示する際に使用します。 |
移動モード：マルチディスプレイとして使用
 |
移動モードでは、各ディスプレイ画面に異なる内容を表示します。ドッキングアダプターに取り付けられたディスプレイを、デスクトップ領域の拡張部分(マルチディスプレイ)として使用することができます。 |
製品仕様
| 製品名 | USB／DVI ワイヤレスドック |
|---|---|
| 型番 | EZR601WD |
| JAN | 4582391510024 |
| 通信距離 | 最大10m(見通し) ※通信距離は目安です。周囲距離により通信距離が変わる可能性があります。 |
| 暗号化方式 | 128ビットAES暗号化セキュリティ |
| 対応OS | Windows 7 ／ Vista ／ XP |
| 推奨環境 | ■Windows XP SP3 1.6GHz Atomプロセッサ、メモリ512MB以上 ■Windows Vista SP2(32bit・64bit) ／ Windows 7(32bit・64bit) 1.6GHz Core Soloプロセッサ、メモリ1GB以上 ※1920×1080ピクセル ディスプレイ表示時：1.8GHz Core2 Duoプロセッサ、メモリ1GB以上 ※推奨環境に満たない場合、遅延の発生等、パフォーマンスが低下する可能性があります。 |
| 動作環境 | 0℃～40℃ |
| ACアダプター | 入力：100-240V、50/60Hz 出力：DC5V |
| 外形寸法 | PCアダプター：H64×W21×D33(mm) ドッキングアダプター(テーブルマウント時)：H82×W97×D80(mm) |
【ドッキングベース】
| 接続 | DVI、USB(HIDクラス×2ポート) |
|---|---|
| 解像度 | 最大1920×1080ピクセル |
| 音声出力端子 | 3.5mmオーディオジャック(ステレオ) |
| オーディオ | 48kHZ、16ビットステレオサウンド |
【PCアダプター・デバイスアダプター】
| 接続 | USB2.0(A)オス |
|---|---|
| アンテナ | 内蔵オムニ指向性アンテナ |
| LEDインジケータ | 電源オン：一定時間点灯 データ転送時：点滅 |
| 無線通信方式 | Certified Wireless USB 1.0準拠 WiMedia PHY ／ MAC準拠(PHYチャンネル 15) |
| 利用帯域 | 4.224～4.752GHz Band#3(TFC7) ※超広帯域無線システム 認証番号 PCアダプター：003UWB100075 ／ デバイスアダプター：003UWB100076 |
パッケージ内容
●PCアダプター ●ドッキングアダプター(デバイスアダプター・ドッキングベース) ●電源ユニット
●インストールCD ●保証書 ●クイックスタートガイド ●DVI-VGA変換コネクタ
※本キットにはDVI等の接続ケーブル類は付属しておりません。必要に応じて別途ご用意ください。
カタログ
 |
取扱説明書
マニュアルダウンロードは こちらから (PDF：約6MB)
製品保証
|
保証期間につきましては、お買い上げ日から１年間となります。 詳細につきましてはこちらの保証規定をご参照ください。 |
【EZAIR】シリーズ製品
 |
HD ワイヤレスAVキット EZR601AV 大画面液晶テレビにPCをつなぐ、HDMI端子接続(HD 720p：1280×720)、D-sub１５ピンのVGA端子接続(SXGA＋：1400×1050)対応の製品です。（詳細はこちらの製品ページをご確認ください） |
| ワイヤレスPCオーディオアダプター EZR601PCA USB経由のワイヤレス通信でPCオーディオの高品質出力(リニアPCM･48kbps/16bit)が可能に。S/PDIF(光デジタル･同軸デジタル)接続および3.5mmステレオジャック対応です。 （詳細はこちらの製品ページをご確認ください） |
 |
ワイヤレスHDMIキット EZR601FHD PCの映像を大画面液晶テレビにフルハイビジョン(1080p：1920×1080)で映し出す、HDMI端子およびS/PDIF音声端子接続対応の製品です。（詳細はこちらの製品ページをご確認ください） |
対応解像度
| 解像度 | リフレッシュレート(Hz) |
|---|---|
| 640x480(VGA) | 60 67 72 75 85 |
| 720x400 ※ | 70 85 88 |
| 720x480 | 50 60 |
| 768x576 | 50 60 |
| 800x600(SVGA) | 56 60 72 75 85 |
| 832x624 | 75 |
| 800x480 | 60 |
| 848x480 | 60 |
| 1024x600 | 60 |
| 1024x768(XGA) | 60 70 75 85 |
| 1152x864 | 75 |
| 1152x870 | 75 |
| 1280x720(720p) | 50 60 |
| 1280x768(WXGA+) | 60 75 85 |
| 1280x800(WXGA) | 60 |
| 1280x960 | 60 85 |
| 1280x1024(SXGA) | 60 75 |
| 1360x768 | 60 |
| 1366x768(WXGA+) | 50 60 |
| 1368x768 | 60 |
| 1400x1050(SXGA+) | 60 75 85 |
| 1440x900 | 60 |
| 1600x1200(UXGA) | 60 |
| 1680x1050(WSXGA+) | 60 |
| 1920x1080(1080p) | 50 60 |
| ※Windowsの「画面のプロパティ」ではサポートしていません。 ご注意：インタレースモードはサポート対象外です。 |
|
注意事項
※本製品以外（個々のPC環境・ソフト等）に関しての弊社でのご説明・ご案内はいたしかねます。
PC操作等に関するお問合せは、各PCメーカーおよびソフトメーカーへお願いします。
※ご使用の前に必ずCD-Rに付属の説明書をよくお読みください。
※本製品の仕様・デザインは改良等により予告なく変更する場合があります。
※
(イージーエアー)はウィザージャパン㈱のブランドです。
※このページに記載された社名及び商品名は各社の商標または登録商標です。
※このページに掲載の写真・図については、実際のものと異なる場合があります。
※このページに掲載の内容は2010年10月現在の情報です。その後、予告なしに変更される場合があります。あらかじめご了承ください。
| ＜お取扱上のご注意＞ この機器のUWB無線機能の使用周波数帯は、UWB無線システム以外の無線設備でも使用されています。 |
|||
| １． | この機器のUWB 無線機能の使用は屋内、即ち住宅、マンション、ビル等の建築物内に限定されています。屋外で使用しないでください。 なお屋内であっても、イベント会場の中継放送が行われるような場所で使用する場合は、放送に支障を与える恐れがありますので、イベント主催者に確認してください。 |
||
| ２． | この機器のUWB 無線機能の使用は、電波天文業務等に影響を及ぼす可能性があります。電波天文施設の周辺でこの機器を使用する場合は、下記連絡先にご相談ください。 | ||
| ３． | 万一この機器から発射される電波により他の無線設備（衛星地球局並びに近傍で使用される5GHz 帯無線LAN、携帯電話など）に有害な電波干渉が発生した場合には、離すなどの対処をしてください。電波干渉が継続する場合、速やかに電波の発射を停止した上、下記連絡先にご相談下さい。 | ||
| 連絡先：ウィザージャパン株式会社 神奈川県横浜市神奈川区栄町5-1 横浜クリエーションスクエア13F TEL：045-461-1999 |
|||
